СРЕДНЯЯ СЕРИЯ RK3
БУТОБОЙ
гризли
стационарныe дробилки
мобильные дробилки
ОПИСАНИЕ СЕРИИ
Серия RK 3 предназначается в первую очередь для стационарных дробильных машин, которые будут использоваться периодически. В Чешской Республике это наиболее расширенная серия. Она предназначается для дробильных машин размером 1200 × 1000 мм. Она рассчитана на молоты весом ок. 720 кг.
ВРАЩЕНИЕ
поворотная консоль, рабочий угол 140°
| Тип оборудования | Применение | Максимальный радиус действия [мм] | Вес | Стрела | Насадка | Присоединительный фланец | Типичный агрегат | Максимальный вес молота | |
|
|
дальнего действия | глубинного действия | [кг] | [mm] | [mm] | Ø [mm] | - | [кг] | |
| RK 3027 |
|
2 700 | 1 800 | 2 000 | 1 890 | 1 050 | 860×840 | HA 30 | 720 |
| RK 3033 |
|
3 300 | 3 400 | 1 700 | 1 900 | 1 500 | |||
| RK 3035 |
|
3 500 | 3 800 | 1 800 | 1 800 | 1 800 | |||
| RK 3036 |
|
3 600 | 3 700 | 1 750 | 1 900 | 1 800 | |||
| RK 3042 |
|
4 200 | 4 700 | 2 000 | 2 600 | 1 800 | |||
| RK 3043 |
|
4 300 | 4 000 | 2 100 | 2 600 | 1 800 | 1 000×840 | ||
| RK 3052 |
|
5 200 | 5 200 | 2 150 | 3 200 | 2 000 | 520 | ||
| RK 3057 |
|
5 700 | 5 400 | 2 400 | 3 600 | 2 000 | |||
| RK 3061 |
|
6 100 | 5 900 | 2 700 | 3 600 | 2 500 | |||
| RK 3062 |
|
6 200 | 5 100 | 2 900 | 3 890 | 2 800 | |||

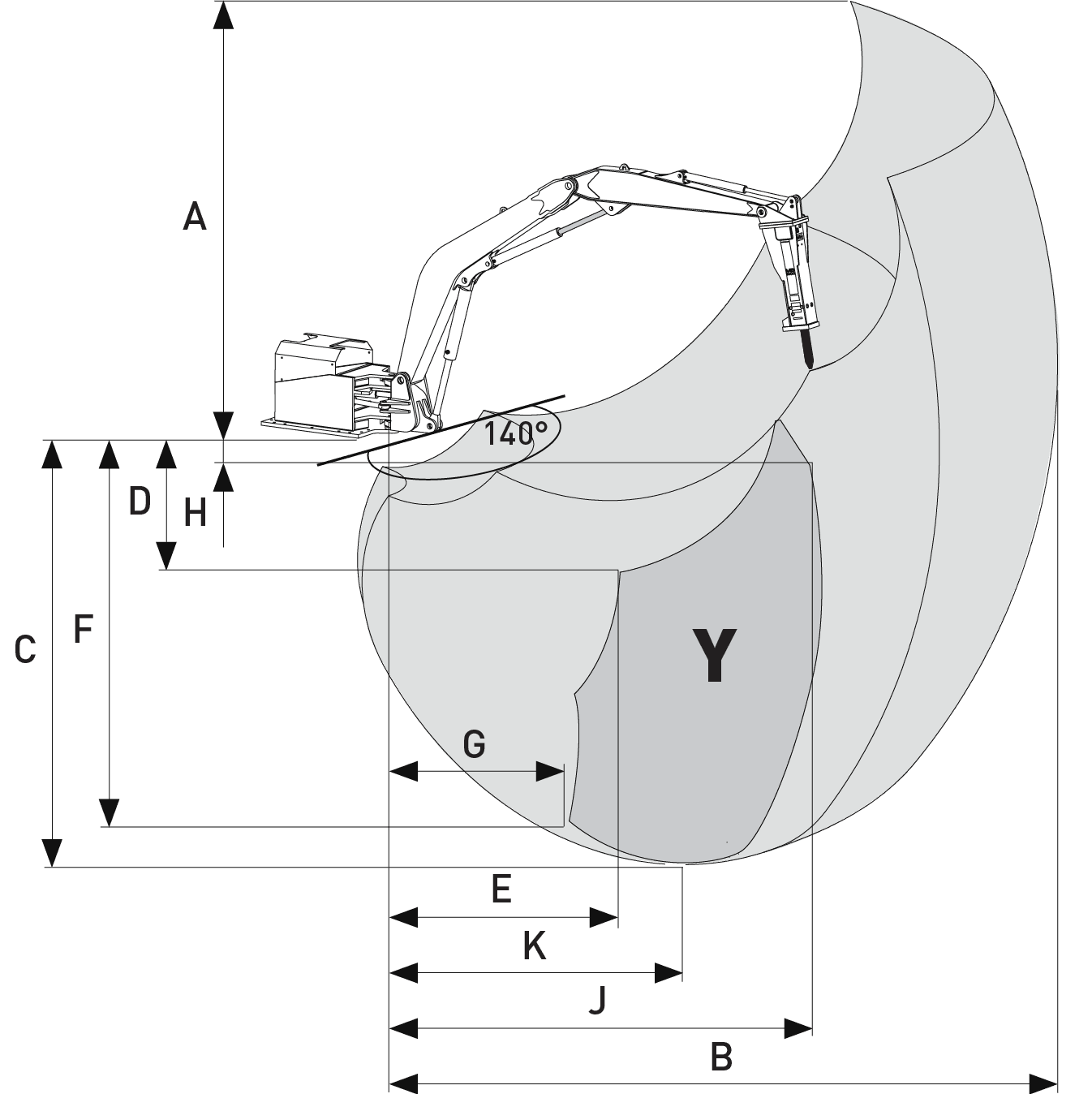

КРИВЫЕ РАДИУСА ДЕЙСТВИЯ ОБОРУДОВАНИЯ
Глубину воздействия можно дополнительно увеличить вплоть до 1 м, используя насадки между молотом и переходником, использование конкретного оборудования можно рассматривать в индивидуальном порядке, в зависимости от требований заказчика и местных условий застройки.
Y – РАДИУС ДЕЙСТВИЯ ВЕРТИКАЛЬНЫМ МОЛОТОМ
| Тип оборудования | Все размеры оборудования приводятся в метрах | ||||||||||
| A | B | C | D | E | F | G | H | J | K | ||
| 1 | RK 3027 | 4,2 | 3,9 | 1,8 | 1 | 1,1 | 1,7 | 1,3 | 0 | 2,7 | 1,9 |
| RK 3033 | 3,2 | 4,9 | 3,4 | 1 | 1,5 | 3,2 | 1,3 | 1,2 | 3,3 | 2 | |
| RK 3035 | 3,9 | 5,5 | 3,8 | 1,7 | 1,3 | 3,8 | 1,7 | 2,6 | 3,5 | 2,1 | |
| RK 3036 | 3,2 | 5,1 | 3,7 | 1,4 | 1,4 | 3,5 | 1,1 | 1,4 | 3,6 | 2 | |
| RK 3042 | 5,7 | 6,2 | 4,7 | 0,6 | 1,6 | 4,7 | 2,1 | 2,7 | 4,2 | 2,5 | |
| RK 3043 | 5,5 | 6,3 | 4 | 0,6 | 1,7 | 4 | 2,5 | 2,2 | 4,3 | 3 | |
| RK 3052 | 4,8 | 7,1 | 5,2 | 0,8 | 2,1 | 5,2 | 2,9 | 2,1 | 5,2 | 3,2 | |
| RK 3057 | 5,2 | 7,5 | 5,4 | 0,4 | 2,6 | 5,4 | 3,3 | 2 | 5,7 | 3,6 | |
| RK 3061 | 5,3 | 7,9 | 5,9 | 0,9 | 2,7 | 5,9 | 3 | 2,3 | 6,1 | 3,6 | |
| RK 3062 | 6 | 7,6 | 5,1 | 2 | 2,4 | 4,4 | 1,6 | 0,1 | 6,2 | 4,2 | |
