DESCRIPCIÓN DE LA SERIE

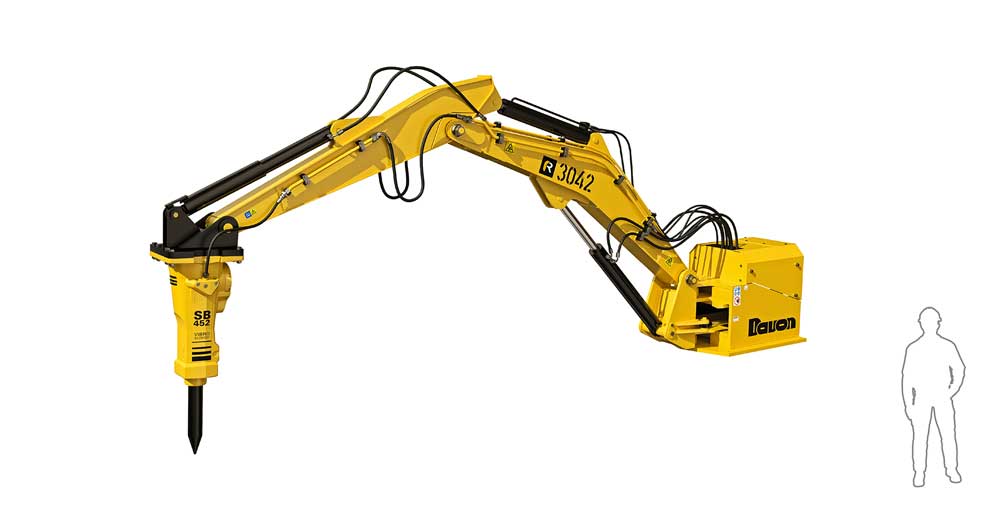

La línea RK 3 está destinada principalmente a trituradoras estacionarias de funcionamiento ocasional. En la República Checa es la línea más extendida. Se detienen para trituradoras de un tamaño aprox. de 1200 × 1000 mm. Es adecuada para martillos con un peso aprox. de 720 kg.
RODAJE
soporte de giro, ángulo de trabajo 140°
| Tipo de instalación | Aplicación | Alcance máximo [mm] | Peso | Pluma | Agarradera | Brida de sujeción | Agregado típico | Peso máx. del martillo | |
| lineal | en profundidad | [kg] | [mm] | [mm] | Ø [mm] | – | [kg] | ||
| RK 3027 | 2 700 | 1 800 | 2 000 | 1 890 | 1 050 | 860×840 | HA 30 | 720 | |
| RK 3033 | 3 300 | 3 400 | 1 700 | 1 900 | 1 500 | ||||
| RK 3035 | 3 500 | 3 800 | 1 800 | 1 800 | 1 800 | ||||
| RK 3036 | 3 600 | 3 700 | 1 750 | 1 900 | 1 800 | ||||
| RK 3042 | 4 200 | 4 700 | 2 000 | 2 600 | 1 800 | ||||
| RK 3043 | 4 300 | 4 000 | 2 100 | 2 600 | 1 800 | 1.000×840 | |||
| RK 3052 | 5 200 | 5 200 | 2 150 | 3 200 | 2 000 | 520 | |||
| RK 3057 | 5 700 | 5 400 | 2 400 | 3 600 | 2 000 | ||||
| RK 3061 | 6 100 | 5 900 | 2 700 | 3 600 | 2 500 | ||||
| RK 3062 | 6 200 | 5 100 | 2 900 | 3 890 | 2 800 | ||||
CURVAS DE ALCANCE DEL EQUIPO
Y – ALCANCE DEL MARTILLO VERTICALEl alcance en profundidad puede aumentarse hasta 1 m utilizando accesorios entre el martillo y la interfaz, cada uno de los dispositivos se puede adaptar de forma individual, de acuerdo con las necesidades del cliente y las condiciones locales de la zona de construcción.
| Tipo de instalación | Todas las medidas están en metros | ||||||||||
| A | B | C | D | E | F | G | H | J | K | ||
| 1 | RK 3027 | 4.2 | 3.9 | 1.8 | 1 | 1.1 | 1.7 | 1.3 | 0 | 2.7 | 1.9 |
| RK 3033 | 3.2 | 4.9 | 3.4 | 1 | 1.5 | 3.2 | 1.3 | 1.2 | 3.3 | 2 | |
| RK 3035 | 3.9 | 5.5 | 3.8 | 1.7 | 1.3 | 3.8 | 1.7 | 2.6 | 3.5 | 2.1 | |
| RK 3036 | 3.2 | 5.1 | 3.7 | 1.4 | 1.4 | 3.5 | 1.1 | 1.4 | 3.6 | 2 | |
| RK 3042 | 5.7 | 6.2 | 4.7 | 0.6 | 1.6 | 4.7 | 2.1 | 2.7 | 4.2 | 2.5 | |
| RK 3043 | 5.5 | 6.3 | 4 | 0.6 | 1.7 | 4 | 2.5 | 2.2 | 4.3 | 3 | |
| RK 3052 | 4.8 | 7.1 | 5.2 | 0.8 | 2.1 | 5.2 | 2.9 | 2.1 | 5.2 | 3.2 | |
| RK 3057 | 5.2 | 7.5 | 5.4 | 0.4 | 2.6 | 5.4 | 3.3 | 2 | 5.7 | 3.6 | |
| RK 3061 | 5.3 | 7.9 | 5.9 | 0.9 | 2.7 | 5.9 | 3 | 2.3 | 6.1 | 3.6 | |
| RK 3062 | 6 | 7.6 | 5.1 | 2 | 2.4 | 4.4 | 1.6 | 0.1 | 6.2 | 4.2 | |
El fabricante se reserva el derecho de modificar los parámetros indicados.
