Garra hidráulica de mordaza con mordazas rectangulares suministrada con pieza de carga no separable. En la realización básica la garra se suministra con un rotor hidráulico fiable que está sujeto en la parte superior de la pieza de carga.
Para elegir la garra para el soporte correspondiente tenemos los valores nominales de la capacidad de carga de la excavadora en todos los sentidos de trabajo considerados con el equipo de trabajo correspondiente.
Capacidad de carga recomendada del soporte | 4.0 – 12.0 | [t] |
Capacidad de carga máxima | 3.0 | [t] |
Capacidad de carga específica máxima | 2,6 | [t/m3] |
Presión de trabajo máxima | 220 | [bar] |

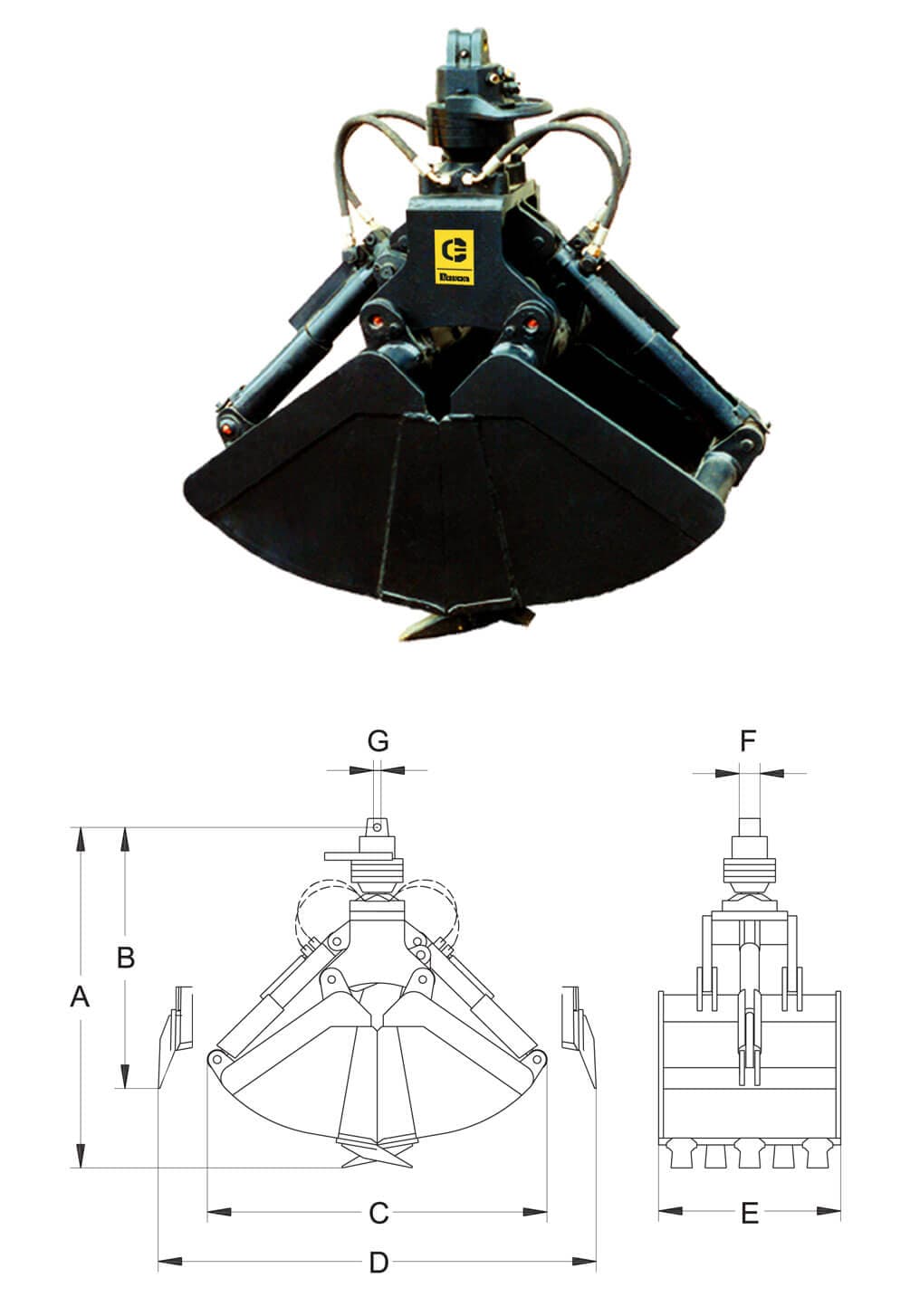

Tipo de garra | Volumen | Peso | Número de dientes | Medidas [mm] | ||||||
[dm3] | [kg] | A | B | C | D | E | F | G | ||
HCD 10 - 350 | 115 | 260 | 3 | 1 122 | 860 | 1 140 | 1 443 | 350 | 69 | 25 |
HCD 10 - 400 | 130 | 270 | 3 | 1 122 | 860 | 1 140 | 1 443 | 400 | 69 | 25 |
HCD 10 - 450 | 150 | 290 | 5 | 1 122 | 860 | 1 140 | 1 443 | 450 | 69 | 25 |
HCD 10 - 500 | 170 | 300 | 5 | 1 122 | 860 | 1 140 | 1 443 | 500 | 69 | 25 |
HCD 10 - 600 | 210 | 337 | 5 | 1 122 | 860 | 1 140 | 1 443 | 600 | 69 | 25 |
