Hydraulický čelisťový drapák s obdélníkovými čelistmi v provedení se šroubovanou dělenou nosnou částí. Toto provedení umožnuje při použití jedné základní nosné části drapáku použití výměnných sestavení čelistí různých objemů a typů. Lze vzájemné kombinovat sestavení obdélníkových čelistí všech objemů dle tohoto parametrového listu a čelistí kruhových z řady HCDK 17 všech šířek a objemů.
V základním provedení je drapák dodáván se spolehlivým hydraulickým rotátorem, jenž je zapušten v horním dílu nosné části.
Pro volbu drapáku k příslušnému nosiči jsou směrodatné hodnoty nosností rýpadla ve všech uvažovaných pracovních směrech s příslušným pracovním zařízením.
Doporučená hmotnost nosiče | 18.0 – 32.0 | [t] |
Maximální nosnost | 6.5 | [t] |
Maximální měrná hmotnost | 3.0 | [t/m3] |
Maximální pracovní tlak | 320 | [bar] |

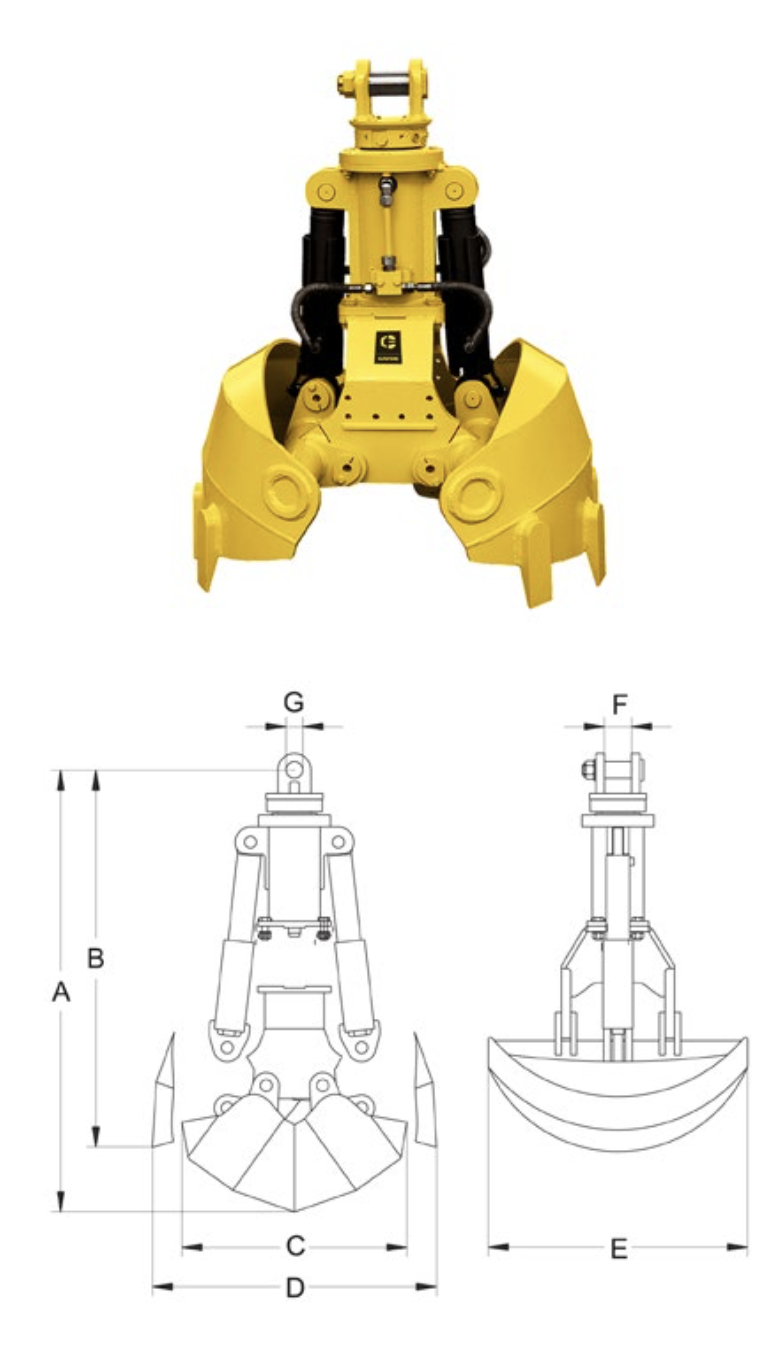

Typ drapáku | Objem | Hmotnost | Počet zubů | Rozměry [mm] | ||||||
[dm3] | [kg] | A | B | C | D | E | F | G | ||
HCDK 17 - 1000 | 70 | 1100 | 5 | 2 050 | 1 870 | 790 | 1 000 | 910 | 115 | 70 |
HCDK 17 - 1200 | 150 | 1220 | 7 | 2 080 | 1 900 | 950 | 1 200 | 1 110 | 115 | 70 |
HCDK 17 - 1400 | 230 | 1300 | 7 | 2 110 | 1 920 | 1 010 | 1 400 | 1 300 | 115 | 70 |
HCDK 17 - 1600 | 380 | 1410 | 9 | 2 140 | 1 950 | 1 250 | 1 600 | 1 500 | 115 | 70 |
